螺旋管概述

时间：2015-09-16 10:07:47 作者：zhishun

螺旋管

别名：螺旋钢管、螺旋焊管

名词解释：是将低碳素结构钢或低合金结构钢钢带按一定的螺旋线的角度（叫成型角）卷成管坯，然后将管缝焊接起来制成的，它可以用较窄的带钢生产大直径的钢管。

图片展示

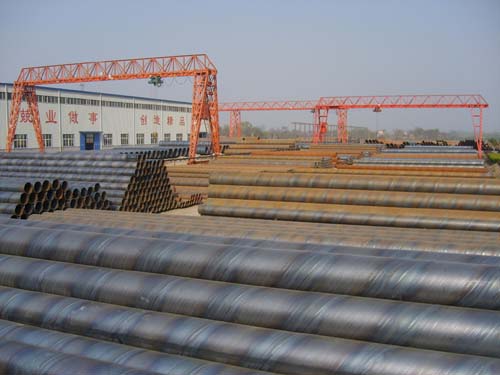

临沂螺旋管

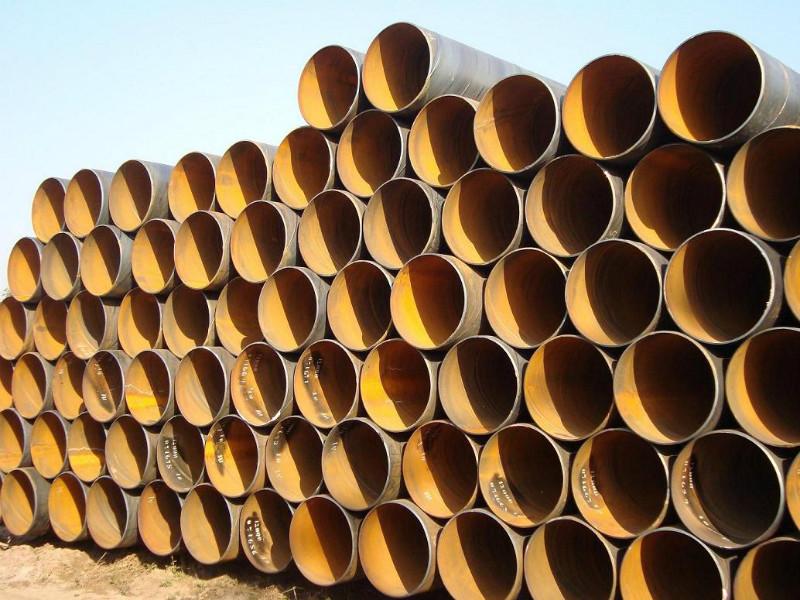

山东螺旋管厂

视频展示

生产流程：

原材料检查——开卷——初平——切头对焊——精平——铣边——递送——成型内外焊——焊渣清除外检——自动补焊、X射线检查、拍片及手动超声波复检——管端坡口加工——静水压实验——自动测长称重——喷涂标志——终检——入库

标准

螺旋管的常用标准一般分为:

SY/T5037-2000（部标、也叫普通流体输送管道用螺旋缝埋弧焊钢管）；

GB/T9711.1-1997（国标、也叫石油天然气工业输送钢管交货技术条件第一部分：A级钢管（要求严格的有GB/T9711.2 B级钢管)）；

API-5L（美国石油协会、也叫管线钢管；其中分为PSL1和PSL2两个级别）；

SY/T5040-92（桩用螺旋缝埋弧焊钢管）；

API SPEC 5L；

EN10217；

GB/T9711.1；

GB/T9711.2

分类：

承压流体输送用螺旋缝埋弧焊管主要用于输送石油、天然气的管线，钢管承压能力强，塑性好，便于焊接和加工成型；

一般低压流体输送用螺旋缝埋弧焊钢管采用双面自动埋弧焊或单面焊法制成的用于水、煤气、空气和蒸汽等一般低压流体输送用埋弧焊钢管。

污水处理用螺旋钢管

水净化用螺旋钢管

水厂用螺旋钢管

电厂化工企业用螺旋钢管钢管

核电用螺旋钢管

输送可燃性流体用螺旋钢管

输送非可燃性流体用螺旋钢管

国标螺旋钢管

石油部标SY/T5037螺旋钢管

用途：

螺旋管主要应用于自来水工程、石化工业、化学工业、电力工业、农业灌溉、城市建设主要用于石油、天然气工业中输送可燃流体和非可燃流体及钢结构

作液体输送用：

给水、排水，污水处理工程，输泥，海洋输水。作气体输送用：煤气、蒸气、液化石油气。

作结构用：

作打桩管、作桥梁；码头、道路、建筑结构用管，海洋打桩管等。

材质：

国内螺旋管材质

国内常用螺旋管材质一般有：Q235A、Q235B、Q345、L245、L290、X42、X52、X60、X70、X80、0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb。

国标螺旋管材质

国标螺旋钢管简称9711.1螺旋钢管，9711.2螺旋钢管，

材质分类：16Mn材质螺旋钢管，Q345B螺旋钢管，L245螺旋钢管，L360螺旋钢管，X40-X80螺旋钢管，

螺旋管米重：

螺旋焊管米重计算公式：（外径-壁厚）*壁厚*0.0246615

公称外径mm	公称壁厚
公称外径mm	5.0	5.5	6.0	7.0	8.0	9.0	10.0	11.0	12.0	13.0	14.0	15.0	16.0	18.0	20.0	22.0
219	26.88	29.46	32.01	37.09	42.13
273	33.54	36.78	40.01	46.42
325	39.46	43.33	47.26	54.90	62.54	70.13
377	45.88	50.39	54.89	63.87	72.80	81.67
426	51.91	57.03	62.14	72.33	82.46	92.55	102.59
457	55.73	61.24	66.73	77.69	88.58	99.43	110.23	120.98	131.60	142.34
508			74.28	86.48	98.64	110.75	122.81	134.82	146.78	158.69
529			77.38	90.11	102.78	115.41	127.99	140.51	152.99	165.42
559			81.82	95.29	108.70	122.07	135.38	148.65	161.87	175.04
610			89.37	104.09	118.76	133.39	147.96	162.48	176.96	191.39
630			92.33	107.54	122.71	137.82	152.89	167.91	182.88	197.80
660			96.77	112.72	128.63	144.48	160.29	176.05	191.76	207.42
720			105.64	123.08	140.46	157.80	175.09	192.32	209.51	226.65
820				140.34	160.19	179.99	199.75	219.45	239.10	258.71	276.26	297.77	317.23	256.01	394.58	432.96
914					178.74	200.06	222.93	244.95	266.92	288.84	310.72	332.54	354.31	397.74	440.95	483.96
920					179.92	202.19	224.41	246.58	268.70	290.77	312.79	334.76	356.68	400.40	443.91	486.13
1016					198.86	223.49	248.08	272.62	297.10	321.54	345.93	370.27	394.56	443.02	491.26	539.30
1020					199.65	224.38	249.07	273.70	298.39	322.82	347.31	371.75	396.14	44.79	493.23	541.47
1220							296.39	327.95	357.47	386.94	416.36	445.73	475.58	533.58	591.88	649.98
1420							347.71	362.21	416.66	451.06	485.41	519.71	553.96	622.36	690.52	758.49
1620							397.03	436.46	475.84	515.17	554.46	593.60	632.87	711.14	789.17	867.00
1820							446.35	490.71	535.02	579.29	623.50	667.67	711.79	799.92	887.81	975.51
2020							495.67	544.96	594.21	643.40	692.55	741.65	796.70	888.70	986.46	1084.21
2220							544.99	599.21	653.39	707.52	761.60	815.63	869.61	977.48	1085.11	1192.5

规格及重量

螺旋管规格及理论重量


螺旋管规格	螺旋管壁厚	螺旋管米重	螺旋管国标水压值	螺旋管37标水压值	螺旋管规格	螺旋管壁厚	螺旋管米重	螺旋管国标水压值	螺旋管37标水压值
219	6	32.02	9.7	7.7	720	6	106.15	3	2.3
	7	37.1	11.3	9		7	123.59	3.5	2.7
	8	42.13	12.9	10.3		8	140.97	4	3.1
273	6	40.01	7.7	6.2		9	158.31	4.5	3.5
	7	46.42	9	7.2		10	175.6	5	3.9
	8	52.78	10.3	8.3		12	210.02	6	4.7
325	6	47.7	6.5	5.2	820	7	140.85	3.1	2.4
	7	55.4	7.6	6.1		8	160.7	3.5	2.7
	8	63.04	8.7	6.9		9	180.5	4	3.1
377	6	55.4	5.7	4.5		10	200.26	4.4	3.4
	7	64.37	6.7	5.2		11	219.96	4.8	3.8
	8	73.3	7.6	6		12	239.62	5.3	4.1
	9	82.18	8.6	6.8	920	8	180.43	3.1	2.5
	10	91.01	-	7.5		9	202.7	3.5	2.8
426	6	62.25	5.1	4		10	224.92	3.9	3.1
	7	72.83	5.9	4.6		11	247.22	4.3	3.4
	8	82.97	6.8	5.3		12	269.21	4.7	3.7
	9	93.05	7.6	6	1020	8	200.16	2.8	2.2
	10	103.09	8.5	6.7		9	224.89	3.2	2.5
478	6	70.34	4.5	3.5		10	249.58	3.5	2.8
	7	81.81	5.3	4.1		11	274.22	3.9	3
	8	93.23	6	4.7		12	298.81	4.2	3.3
	9	104.6	6.8	5.3	1220	8	239.62	-	1.8
	10	115.92	7.5	5.9		10	298.9	3	2.3
529	6	77.89	4.1	3.2		11	328.47	3.2	2.5
	7	90.61	4.8	3.7		12	357.99	3.5	2.8
	8	103.29	5.4	4.3		13	387.46	3.8	3
	9	115.92	6.1	4.8	1420	10	348.23	2.8	2
	10	128.49	6.8	5.3		14	417.18	3.2	2.4
630	6	92.83	3.4	2.6	1620	12	476.37	2.9	2.1
	7	108.05	4	3.1		14	554.99	3.2	2.4
	8	123.22	4.6	3.6	1820	14	627.04	3.3	2.2
	9	138.33	5.1	4	2020	14	693.09	-	2
	10	153.4	5.7	4.5	2220	14	762.15	-	1.8

国标无缝螺旋管规格表


直径	厚度	管重/米	直径	厚度	管重/米
159	4	15.29	820	10	199.75
	5	18.99		12	239.1
	6	22.64		14	278.26
219	4	21.21	920	8	179.92
	5	26.39		9	202.19
	6	31.52		10	224.41
	7	36.6		12	268.7
	8	41.63		14	312.79
273	5	33.04	1020	8	199.65
	6	39.51		9	224.38
	7	45.92		10	249.07
	8	52.28		12	298.29
325	5	39.46		14	347.31
	6	47.2		16	396.14
	7	54.89		18	444.77
	8	62.54	1220	10	298.39
	9	70.13		12	357.47
	10	77.68		14	416.36
377	6	54.89		16	475.05
	7	63.87	1420	12	416.66
	8	72.8		14	485.41
	9	81.67		16	553.96
	10	90.5	1620	12	475.84
426	6	62.14		14	554.46
	7	72.33		16	632.87
	8	82.46		18	711.1
	9	92.55	1820	12	535.02
	10	102.59		14	623.5
480	6	70.13		16	711.79
	7	81.65		18	799.87
	8	93.12		20	887.76
	9	&nbsp
